Maximaler Bodenspalt bei Brandschutztüren und Rauchschutztüren
Ein zu großer Bodenspalt gehört zu den häufigsten und bekanntesten Mängeln bei Brand- und Rauchschutztüren. Nur ein fachgerechter Feuer- und Rauchschutzabschluss erfüllt im Brandfall seine raumabschließende Funktion, schützt Sachwerte und rettet im Brandfall Menschenleben. Stimmt der Spalt am unteren Türflügel mit den geprüften Werte nicht, überein hat das fatale Folgen.

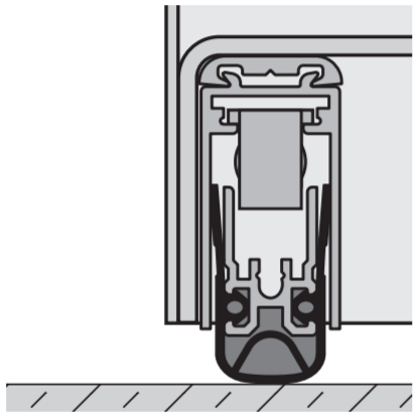

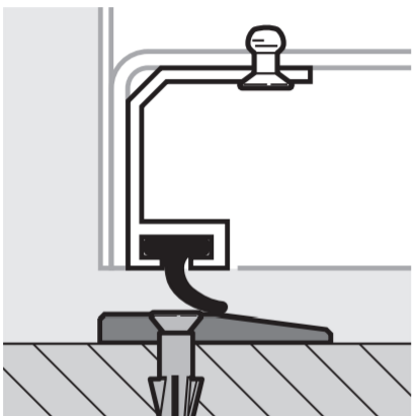

Der maximale Bodenspalt ist bei Brandschutztüren in der jeweiligen allgemein bauaufsichtlichen Zulassung bzw. der allgemeinen Bauartgenehmigung zu entnehmen. Bei Rauchschutztüren finden Sie den zulässigen Bodenspalt im allgemein bauaufsichtlichen Prüfzeugnis. Der maximale Bodenspalt darf bei Brandschutztüren ohne Rauchschutzanforderung in der Regel höchstens 10+5 mm betragen. Rauchschutztüren oder Brandschutztüren mit Rauchschutzanforderung dürfen dagegen nur einen Spalt von 8+2 mm aufweisen. Es existieren jedoch auf dem deutschen Markt Systeme, die einen höheren Spalt von 8+4 mm zulassen. Hier spielt die Art der Bodendichtung eine wesentliche Rolle. Zulässige Dichtsysteme sind zum Beispiel Schleifdichtungen, Fahnendichtungen oder absenkbare Bodendichtungen. Absenkbare Bodendichtung erlauben gegenüber Schleifdichtungen die größte Toleranz und sind bei einigen Herstellern sowohl als mechanische oder hydraulische Ausführung verfügbar. Nachfolgend haben wir die verschiedenen Systeme schematisch dargestellt.
Wie wird der Bodenspalt an Brandschutztüren und Rauchschutztüren gemessen?
Gemessen wird der Bodenspalt von der Unterkante Türflügel bis zur Oberkante Fertigfußboden.
Oftmals ist der Boden unterhalb des Türflügels nicht eben, so dass bauliche Maßnahmen erforderlich sind, um diesen entsprechend anzugleichen. Sowohl die Oberfläche des Fußbodens, als auch die Baustoffklasse der Beläge ist in den jeweiligen allgemeinen bauaufsichtlichen Zulassungen und allgemeinen Bauartgenehmigungen und Prüfzeugnissen explizit geregelt. Die Abbildung zeigt den zulässigen Bodenspalt an einer Brandschutztür vom Typ Hörmann H3 OD ohne Rauchschutzanforderung als Ausführung mit einer absenkbaren Bodendichtung.
Maßnahmen bei einem zu großen Bodenspalt
Der Bodenspalt ist zu groß. Lässt sich da noch was machen?
Ist der Bodenspalt bei einer Brandschutztür oder einer Rauchschutztür zu groß, können zusätzliche Bodenschwellen Abhilfe schaffen. Dabei ist jedoch darauf zu achten, dass die maximale Höhe einer Bodenschwelle innerhalb von Flucht- und Rettungswegen nicht überschritten werden darf. Gelten Anforderungen an barrierefreies Bauen sind grundsätzlich keine Schwellen zulässig.
Tabelle | maximaler Bodenspalt
| Hersteller | Typ | Zulassungsnummer | Feuerwiderstandsklasse | Bodenabschluss | max. zulässige Bodenluft |
|---|---|---|---|---|---|
| Hörmann | H3 | Z-6.20-1929 | T30 | ohne | 15 mm |
| Hörmann | H3 | Z-6.20-1929 | T30 RS | Absenkbare Bodendichtung | 12 mm |
| Hörmann | H3 | Z-6.20-1929 | T30 RS | Schleifdichtung mit Höckerschwelle | 10 mm |
| Hörmann | H3 | Z-6.20-1929 | T30 RS | Anschlagdichtung | 10 mm |
| Hörmann | H3D | Z-6.20-1974 | T30 | ohne | 15 mm |
| Hörmann | H3D | Z-6.20-1974 | T30 RS | Absenkbare Bodendichtung | 12 mm |
| Hörmann | H3D | Z-6.20-1974 | T30 RS | Schleifdichtung mit Höckerschwelle | 10 mm |
| Hörmann | H3D | Z-6.20-1974 | T30 RS | Anschlagdichtung | 10 mm |
| Hörmann | H3 OD | Z-6.20-2203 | T30 | ohne | 15 mm |
| Hörmann | H3 OD | Z-6.20-2203 | T30 RS | Absenkbare Bodendichtung | 12 mm |
| Hörmann | H3 OD | Z-6.20-2203 | T30 RS | Schleifdichtung mit Höckerschwelle | 10 mm |
| Hörmann | H3 OD | Z-6.20-2203 | T30 RS | Anschlagdichtung | 10 mm |
| Hörmann | H6 | Z-6.20-2047 | T60 | ohne | 15 mm |
| Hörmann | H6 | Z-6.20-2047 | T60 RS | Absenkbare Bodendichtung | 12 mm |
| Hörmann | H6 | Z-6.20-2047 | T60 RS | Schleifdichtung mit Höckerschwelle | 10 mm |
| Hörmann | H6 | Z-6.20-2047 | T60 RS | Anschlagdichtung | 10 mm |
| Hörmann | H16 | Z-6.20-2010 | T90 | ohne | 15 mm |
| Hörmann | H16D | Z-6.20-2010 | T90 RS | Absenkbare Bodendichtung | 12 mm |
| Hörmann | H16D | Z-6.20-2010 | T90 RS | Schleifdichtung mit Höckerschwelle | 10 mm |
| Hörmann | H16D | Z-6.20-2010 | T90 RS | Anschlagdichtung | 10 mm |
| Hörmann | H16 OD | Z-6.20-2234 | T90 | ohne | 15 mm |
| Hörmann | H16 OD | Z-6.20-2234 | T90 RS | Absenkbare Bodendichtung | 12 mm |
| Hörmann | H16 OD | Z-6.20-2234 | T90 RS | Schleifdichtung mit Höckerschwelle | 10 mm |
| Hörmann | H16 OD | Z-6.20-2234 | T90 RS | Anschlagdichtung | 10 mm |
FAQ – Maximaler Bodenspalt bei Brandschutztüren und Rauchschutztüren
Der Bodenspalt ist der Abstand zwischen Unterkante Türblatt und Oberkante fertigem Fußboden. Er beeinflusst direkt die Dichtwirkung der Tür gegen Feuer und Rauch; ein zu großer Spalt ist ein häufiger Mangel bei Brand- und Rauchschutztüren.
Für Brandschutztüren ohne Rauchschutzanforderung ist der zulässige Bodenspalt in der allgemeinen bauaufsichtlichen Zulassung bzw. Bauartgenehmigung des Systems festgelegt. In der Praxis liegt der maximal zulässige Bodenspalt bei vielen Systemen typischerweise bei etwa 10 mm plus Toleranz (z.B. 10 + 5 mm, also bis 15 mm), abhängig von der geprüften Konstruktion.
Eine starre, allgemeine Millimeterangabe enthält die Brandschutznorm selbst nicht; maßgeblich sind die Prüfberichte und Zulassungen des jeweiligen Türtyps. Deshalb muss bei jeder Tür die entsprechende Zulassung bzw. das Prüfzeugnis geprüft werden, um die zulässige Bodenluft sicher zu bestimmen.
Für Rauchschutztüren gibt es klare Vorgaben: Der Spalt zwischen Türunterkante und fertigem Fußboden darf im geschlossenen Zustand in der Regel maximal 7 bis 8 mm betragen. Bei Brandschutztüren mit zusätzlicher Rauchschutzfunktion werden häufig Werte von 8 mm plus kleiner Toleranz gefordert (z.B. 8 + 2 mm), einzelne Systeme lassen 8 + 4 mm zu – immer gemäß Prüfzeugnis.
Bei Türen mit absenkbarer Bodendichtung darf der sichtbare Spalt im geöffneten Zustand größer sein (z.B. bis ca. 20 mm), wenn die Dichtung im geschlossenen Zustand den zulässigen Wert (z.B. 7 mm) sicher einhält. Die Art der Dichtung (Schleifdichtung, Fahnendichtung, absenkbare Bodendichtung) beeinflusst die zulässige Toleranz; absenkbare Dichtungen erlauben meist die größte Toleranz.
Möglich sind z.B. der Einbau zulassungskonformer Bodenschwellen oder absenkbarer Bodendichtungen, soweit dies in der Türzulassung vorgesehen ist. In Flucht- und Rettungswegen sind Schwellenhöhen begrenzt; bei Anforderungen an Barrierefreiheit sind Schwellen in der Regel nicht zulässig, sodass andere Lösungen (z.B. bauseitige Bodenerhöhung) zu prüfen sind.
Die Tür verliert ihre zugelassene Feuer- bzw. Rauchschutzfunktion, was bei Prüfungen beanstandet werden kann und im Brandfall zu Funktionsverlust und Haftungsrisiken führt. Bei Abnahmen wird der Bodenspalt daher ausdrücklich kontrolliert; Abweichungen können zur Nachbesserung oder zum Austausch von Tür oder Bodenaufbau führen.
