Innovative, feuerhemmende Brandschutztür Schüco ADS90FR30 mit falzoffener Profilgeometrie für einen geprüften Feuerwiderstand von 30 Minuten.
Klassifziert und zugelassen nach DIN 4102-5 in Feuerwiderstandsklasse T30 (RS).

Slider

Brandschutztür Schüco ADS90FR30

Die spätere Umrüstung oder Nachrüstung von Beschlagsteilen an einer vorhandenen Brandschutztür war bislang sehr problematisch gewesen und endete meist mit dem Austausch der kompletten Feuerschutztür. Das Problem besteht darin, dass spanende Bearbeitungen an vorhandenen Brandschutztüren am Anwendungsort nicht zugelassen sind. Beschlagsteile wie zum Beispiel Schlösser oder E-Öffner können demnach nur dann eingesetzt werden, wenn die notwendigen Aussparungen bereits vorhanden sind. Schüco hat sich dieser Anforderung gestellt und für diesen Anwendungsfall eine neue Türenserie geprüft. Mit den neuen, innovativen Brandschutztüren Schüco Firestop ADS90FR30 und Schüco ADS90FR90, sowie der Rauchschutztür Schüco ADS 76.NI SP können Beschlagsteile nachträglich problemlos in die Profilsysteme installiert werden. So ist nun beispielsweise möglich, bei einer Brandschutztür im Bestand eine Mehrfachverriegelung nachzurüsten, obwohl die besagte Feuerschutztür lediglich mit einem einfachen Einsteckschloss ausgeliefert worden ist. Möglich macht das die falzoffene Profilgeometrie in den Flügel und Rahmenprofilen der neuen Brandschutzserie.

Verglaste Brandschutztüren der Serie Schüco ADS90FR30 bestehen aus Dreikammerhohlprofilen mit einer Bautiefe von 90 mm. Sie sind nach DIN 4102-5 geprüft und erfüllen eine Feuerwiderstandsdauer von 30 Minuten. Als Nachfolgeserie der ADS80FR30 bietet das neue System in der Innenanwendung viele Vorteile.

Stellen Sie jetzt eine Anfrage
über unser Kontaktformular

Preisanfrage starten

Systemaufbau

Brandschutztür Schüco ADS80FR30 Türsockel

Feuerhemmende Brandschutztüren Schüco ADS90FR30 bestehen in der Innenanwendung aus Aluminiumprofilen bzw. einem Aluminium-Kunststoff-Verbundsystem. Neu ist die Brandschutz-Funktionsblende im Falzbereich zum späteren Austausch von zusätzlichen Beschlagsteilen und der Führung von Kabeln innerhalb der mittleren Profilebene. Wie bei Brandschutztüren der Serien Schüco ADS80FR30, ADS80FR60 und Schüco Firestop F90 werden die Systemprofile dieser Feuerschutzabschlüsse durch spezielle Eckverbinder und T-Verbinder zu einer Flügel- und Rahmenkonstruktion zusammengesetzt. Als Füllung kommen verschiedene Brandschutzgläser oder Brandschutzpaneele zum Einsatz.

Gegenüber älteren Serien sind nun T-Verbinder Bauweisen, Rahmenbauweisen und kombinierte Bauweisen möglich. Sol lassen sich größere Brandschutzelemente mit Oberlichtern und / oder Seitenteilen auf verschiedene Bauweisen in unterschiedlichen Ansichten herstellen.

Mit einer Ansichtsbreite ab 127 mm sind extrem schmale Ansichtsbreiten der Rahmen- und Flügelprofile möglich. Verdeckte Türschließer, Rollenklemmbänder oder verdeckt liegende Bandkonstruktion ermöglichen ein modernes, optisches Erscheinungsbild dieser feuerhemmenden Brandschutztüren. Als zertifizierter Hersteller von Brandschutztüren und Rauchschutztüren produzieren wir Brandschutztüren vom Typ Schüco ADS90FR30 an unserem Standort in Hennigsdorf bei Berlin. Gerne beraten wir Sie bei der Konfiguration und planen Ihnen Ihre Brandschutz- und Rauchschutztüren nach Ihren Vorstellungen unter Berücksichtigung der gültigen Systemzulassungen.

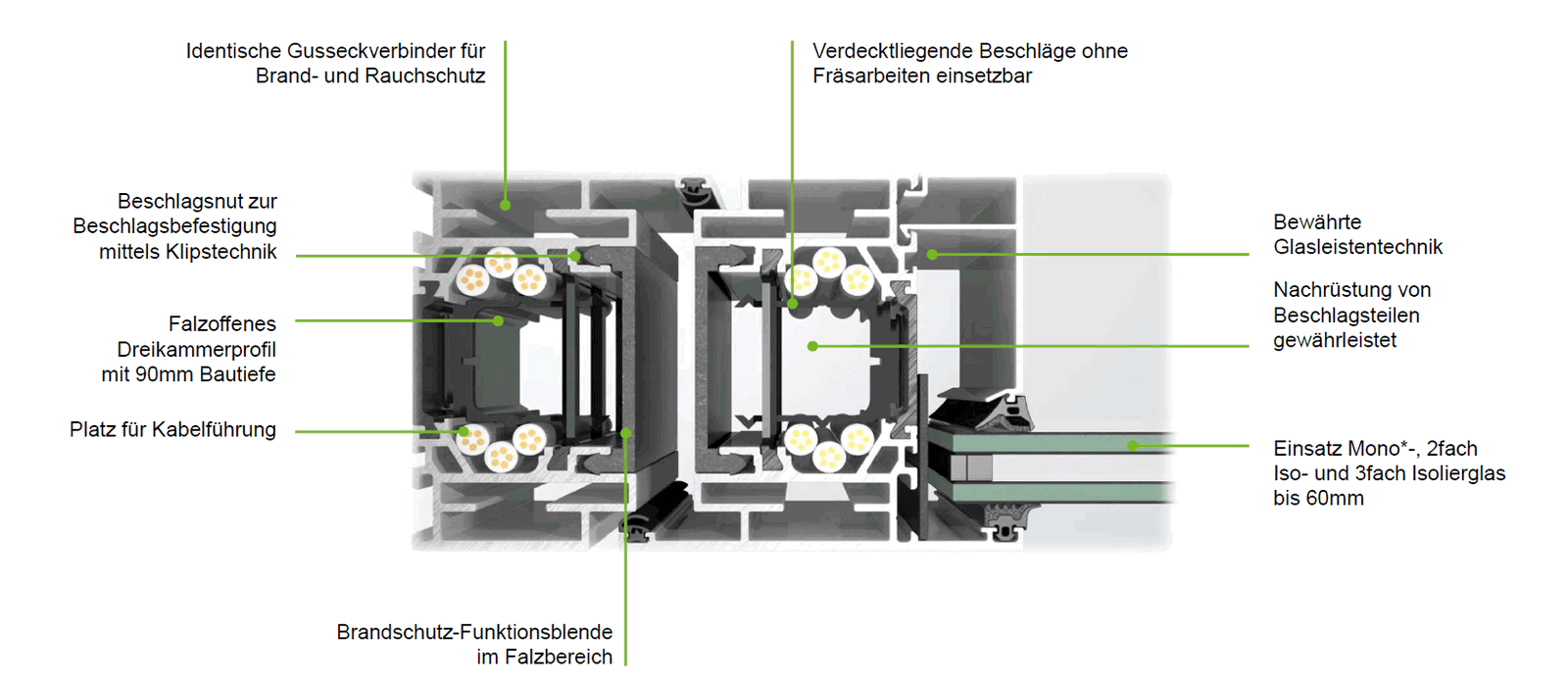

Systemaufbau einer Brandschutztür Schüco ADS90FR30

Brandschutztüren Schüco ADS90FR30 können gegenüber älteren Türenserien deutlich größer hergestellt werden. Sie ermöglichen lichte Durchgangsmaße von bis zu 1500 x 3100 mm bei einflügeligen Türen und 3022 x 3100 mm bei zweiflügeligen Brandschutztüren. Brandschutzverglasungen Schüco ADS90FR30 können nun sogar bis zu einer Elementhöhe von 5000 mm hergestellt werden und übertreffen damit die Abmessungen aus der Profilserie Schüco ADS80FR30.
