Brandschutzfenster ZEL-BS EI90 F90

Brandschutzfenster
ZEL-BS EI90

✓ Öffenbares Brandschutzfenster
✓ Feuerwiderstandsdauer 90 Minuten
✓ Lüftungsflügel und Revisionsflügel

Brandschutzfenster ZEL-BS EI90

Mit unserer innovative Serie ZEL-BS EI90 setzen wir neue Maßstäbe und bieten Ihnen hochwertige feuerbeständige Brandschutzfenster aus Holz in den Feuerwiderstandsklassen EI290-Sa C2 (F90) und EI290-S200 C2 (F90) nach DIN EN 16034 / DIN EN 14351-1 an. Um höchsten Anforderungen gerecht zu werden, verwendeten wir für unsere Brandschutzfenster nur die besten Nadel- und Laubhölzer wie zum Beispiel Kiefer, Eiche oder sibirische Lärche mit einer mittleren Rohdichte von mindestens 480 kg/m³. Speziell entwickelte Fensterbeschläge ermöglichen eine zugelassene feuerbeständige Ausführung als ein- oder zweiflügeliges Fensterelement. Ob zusätzliches Seitenteil, Oberlicht, Kämpfer oder Ziersprossen, wir produzieren geprüfte, feuerbeständige Brandschutzfenster als Lüftungs- oder Revisionsflügel für den Einbau in äußere Brandschutzwände der Feuerwiderstandsklasse F90 in einer Vielzahl von möglichen zugelassenen Varianten.

Seit Ende 2019 müssen Brandschutzfenster und Brandschutztüren in der Außenanwendung (Geltungsbereich der DIN EN 14351-1) über die europäisch harmonisierte Norm DIN EN 16034 hergestellt werden. Die Koexistenzphase der DIN EN 16034 endete in Deutschland formal am 01.11.2019 und muss nun grundlegend angewendet werden. Als einer der ersten Betriebe haben wir unsere Produktion an die Änderungen der DIN EN 16034 angepasst. Wir haben unsere werkseigene Produktionskontrolle bei der Herstellung von Feuerschutzabschlüssen wie zum Beispiel Brandschutztüren, Rauchschutztüren und Brandschutzfenster grundlegend auf die normativen Anforderungen der DIN EN 16034 umgestellt.  So erfolgt die Fremdüberwachung unserer Herstellung nun über das notifizierte Prüfinstitut IFT-Rosenheim.

Stellen Sie jetzt eine Anfrage
über unser Kontaktformular

Preisanfrage starten

Systemaufbau

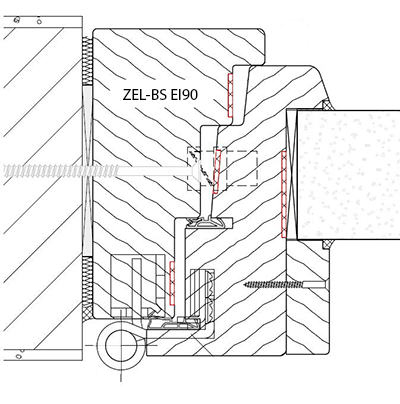

Brandschutzfenster ZEL-BS EI90 F90 Systemschnitt

Unsere feuerbeständigen Brandschutzfenster ZEL-BS EI90 erfüllen die Feuerwiderstandsklassen EI290-Sa C2 (F90) und EI290-S200 C2 (F90) nach DIN EN 13501-2. Sie werden als Lüftungs- oder Revisionsflügel in unserem Unternehmen am Rand von Berlin aus nachhaltigem Nadel- oder Laubholz produziert. Die Bautiefe der Rahmen- und Flügelprofile beträgt 135 mm. Als Meisterbetrieb des Tischlerhandwerks beachten wir bei der Produktion unserer Brandschutzelemente die anerkannten Regeln des Tischler- und Schreinerhandwerks. Für eine qualitativ hochwertige Ausführung der Eckverbindungen setzen wir in unserem Herstellungsprozess auf eine bewährte Schlitz-Zapfen Verbindung. Diese Fertigungsart hat sich im Tischlerhandwerk seit Jahrhunderten bewährt und ist gegenüber einfachen Dübelverbindungen deutlich formstabiler. Um eine Feuerwiderstandsdauer von 90 Minuten zu gewährleisten, kommen im Falzbereich der Rahmen- und Flügelprofile und im Glasfalz intumeszierende Brandschutzstreifen zum Einsatz. Diese zusätzlichen Dichtstreifen reagieren im Brandfall durch die eintretende Strahlungshitze und schäumen im Falzbereich um ein Vielfaches auf. Durch die chemische Reaktion werden mögliche Öffnungen im Brandfall sicher verschlossen, um eine Übertragung von Feuer und Rauch effektiv zu verhindern.

Lüftungsflügel

Brandschutzfenster werden in der Regel als Lüftungsflügel ausgeführt und sind immer selbstschließend. Die Dauerhaftigkeit der Selbstschließung wird als Leistungseigenschaft mit der Kurzbezeichnung C2 nach DIN EN 16034 ausgewiesen. Sie steht für mindestens 10.000 geprüfte Zyklen. Brandschutzfenster ZEL-BS EI90 werden als Drehflügel über einen Fenstergriff geöffnet. Damit der Flügel beim zurückfallen arretiert, kommt ein spezieller Beschlag zum Einsatz.

Reinigungsflügel

Ein Revisionsflügel, auch Reinigungs- und Bedarfsflügel genannt, ist bei einem Brandschutzfenster grundsätzlich verschlossen und darf nur im Ausnahmefall durch eine eingewiesene Person geöffnet werden. Durch die fehlende Selbstschließung muss der Flügel des Brandschutzfensters durch die eingewiesene Person wieder sicher verschlossen und verriegelt werden. Die eingewiesene Person muss sich während der Reinigungs- oder Reparaturarbeiten während der gesamten Nutzungszeit unmittelbar beim Feuerschutzabschluss befinden. Die Öffnungszeit ist auf ein Minimales zu beschränken. Damit das Brandschutzfenster nicht versehentlich geöffnet wird, liefern wir Ihnen unsere Brandschutzfenster in der Ausführung als Bedarfsflügel mit abschließbaren Fenstergriffen.

Brandschutzfenster ZEL-BS EI90 F90 Fenstergriff Zelenka Brandschutztechnik

Bedienung und Griffstellung

Die Bedienung und Griffstellung unserer Brandschutzfenster ZEL-BS 90 unterscheidet sich wie bei Brandschutzfenstern üblich von gewöhnlichen Fensterelementen. Das liegt in erster Linie an dem patentierten Fensterbeschlag und der Notwendigkeit, dass Brandschutzfenster beim Schließvorgang brandschutztechnisch verriegeln müssen. Im geschlossenen Zustand zeigt der Fenstergriff wie bei anderen Fenstertypen gewohnt, nach unten. Das Element ist in dieser Position schlagregendicht verriegelt bzw. geschlossen. Um das Brandschutzfenster zu öffnen, muss der Fenstergriff über die waagerechte Position hinaus ca. 45° nach oben geführt werden. Nun kann der Fensterflügel über den Drehbeschlag geöffnet werden. Ein Federmechanismus sorgt dafür, dass der Griff von der Öffnungsposition (45°) wieder in die waagerechte Position wechselt. Wird der Fenstergriff also im geöffneten Zustand wieder losgelassen, fällt der Fensterflügel durch den Fensterschließer (Ausführung bei Lüftungsflügeln) und den integrierten Federmechanismus wieder zurück in den Rahmen und rastet ein. In dieser gesicherten Position erfüllt das Brandschutzfenster alle notwendigen brandschutztechnischen Eigenschaften. Feuer- und Rauch werden über einen Zeitraum von 90 Minuten sicher aufgehalten. Um das Fenster vollständig zu schließen, muss der Griff wieder in die senkrechte Position gedreht werden. Er zeigt nun wieder nach unten. Das Element ist wieder geschlossen. Die unten aufgeführte Grafik zeigt die verschiedenen Griffpositionen in einer Übersicht.

Brandschutzglas

Brandschutzfenster ZEL-BS EI90 werden in äußeren Brandschutzwänden eingebaut. Sie werden als Feuerschutzabschlüsse in Außenwänden daher immer mit speziellen Brandschutzisoliergläsern ausgestattet. Sie haben die Wahl zwischen 2-fach und 3-fach Isoliergläsern mit hervorragenden wärmedämmtechnischen und brandschutztechnischen Eigenschaften. Welche Glastypen und Hersteller eingesetzt werden dürfen, regelt der entsprechende Klassifizierungsbericht. Demnach kommen Brandschutzgläser der Marken Schott, Arnold Brandschutzglas und Hero-Fire zum Einsatz. Zahlreiche Zusatzeigenschaften, PVB-Folien und Beschichtungen können bei der Herstellung und Konfiguration unserer Brandschutzfenster berücksichtigt werden. Unsere Brandschutzfenster werden bereits fertig verglast ausgeliefert. Die Brandschutzgläser sind im Flügel nass versiegelt und müssen auf der Baustelle nicht mehr durch die Monteure eingesetzt werden. Diese Vorgehensweise wird durch die harmonisierte Produktnorm DIN EN 16034 geregelt. Das hat den Vorteil, dass die zeitaufwändige Verglasung auf der Baustelle wegfällt. Ein Nachteil ist allerdings das hohe Elementgewicht. Um eine Feuerwiderstandsdauer von 90 Minuten zu realisieren, sind Brandschutzgläser mit einer Nenndicke von 54-60 mm erforderlich deren Gewicht bei ca. 100 kg/m² liegt.

Schott Technical

ISO Pyranova als als 2-fach oder 3-fach Brandschutzisolierglas mit SZR 10-20 mm. Nenndicke mindestens 56 mm mit variabler Gegenscheibe (VSG bis Folienstärke 1,52 mm).

Maximale Glasabmessungen

Fensterflügel: 1030 mm x 1643 mm

Seitenteil: 759 mm x 1637 mm

Oberlicht: 1654 mm x 794 mm

Arnold Brandschutzglas

Arnold Fire als Brandschutzisolierglas als 2-fach oder 3-fach Brandschutzisolierglas mit SZR 12-24 mm. Nenndicke mindestens 59 mm mit variabler Gegenscheibe (VSG bis Folienstärke 1,52 mm).

Maximale Glasabmessungen

Fensterflügel: 1155 mm x 2567 mm

Seitenteil: 1155 mm x 2567 mm

Oberlicht: 2613 mm x 411 mm

HeroFire Brandschutzglas

HeroFire ISO als 2-fach oder 3-fach Brandschutzisolierglas mit SZR 12-24 mm. Nenndicke mindestens 59 mm mit variabler Gegenscheibe (VSG bis Folienstärke 1,52 mm).

Maximale Glasabmessungen

Fensterflügel: 1155 mm x 2567 mm

Seitenteil: 1155 mm x 2567 mm

Oberlicht: 2613 mm x 411 mm

Stellen Sie jetzt eine Anfrage
über unser Kontaktformular

Preisanfrage starten

Sprossen

Glasteilende Sprossen

Unsere Brandschutzfenster ZEL-BS EI90 können optional mit glasteilenden oder aufgesetzen Sprossen hergestellt werden. Bei glasteilenden Sprossen beträgt die Ansichtsbreite der Sprossenprofile mindestens 80 mm. Das zugelassene Brandschutzglas der Marken ArnoldFire, HeroFire ISO und ISO Pyranova wird bei einem Einsatz von glasteilenden Sprossenprofilen in die aufgeteilten Felder eingespannt. Brandschutzfenster mit glasteilenden Sprossen kommen häufig im Altbau und bei der Sanierung von Bestandsimmobilien zum Einsatz. Eine Kombination von glasteilenden Sprossen und aufgesetzten Sprossen ist problemlos möglich.

Aufgeklebte Sprossen

Aufgesetzte Sprossen werden von beiden Seiten auf die Scheibenfläche der Brandschutzgläser geklebt. Diese Ausführung eignet sich besonders für sehr filigrane Sprossenprofile. Die aufgeklebten Sprossenprofile können in jeder denkbaren Form, Anzahl und Größe auf das zugelassene Brandschutzglas aufgeklebt werden. Wichtig ist, dass die aufgesetzten bzw. aufgeklebten Sprossen maximal 25% der Glasoberfläche einnehmen. Die oben beschriebenen Sprossenvarianten können sowohl mit Brandschutzgläsern der Produktfamilie ISO Pyranova, als auch mit Brandschutzgläsern vom Typ ArnoldFire und HeroFire ISO ausgeführt werden.

Glasteilende Sprosse Brandschutzfenster Holz Zelenka Brandschutztechnik
Aufgeklebte Sprosse Brandschutzfenster Holz Zelenka Brandschutztechnik

Holzarten

Wir produzieren unsere feuerbeständigen Brandschutzfenster ZEL-BS EI90 aus hochwertigem Nadel- oder Laubholz mit einer mittleren Rohdichte über 450 kg/m³. Sie haben die Wahl zwischen bestem Kiefer-, Lärchen- oder Eichenholz. Weil uns unsere Wälder wichtig sind, verwenden wir ausschließlich FSC und PEFC zertifiziertes Holz aus nachhaltiger Forstwirtschaft.

Kiefer

Die Kiefer gehört zu den bekannten einheimischen Nadelbäumen. Sie ist ein echter Klassiker im Holzbau und auch für die Herstellung unserer Brandschutzfenster zugelassen. Es ist eine helle Holzart mit einem guten Preis Leistungsverhältnis. Gegenüber den anderen Holzarten ist die Kiefer etwas weicher und hat einen relativ hohen Harzanteil.

Lärche

Auch die Lärche ist eine einheimische Nadelbaumart. Mit einer rötlichen Farbe und einer starken Maserung ist die Lärche neben der Eibe das härteste und schwerste Nadelholz. Besonders im Fachwerkbau ist diese Holzart besonders beliebt. Durch ihre hohe Rohdichte eignet sich Lärchenholz hervorragend für die Herstellung unserer feuerbeständigen Brandschutzfenster.

Eiche

Die Eiche gehört zu den Laubbäumen und eignet sich hervorragend zur Herstellung von feuerhemmenden, hochfeuerhemmenden und feuerbeständigen Brandschutzfenstern. Eichenholz hat eine typische graugelbe bis hellbraune Farbe. Es ist durch eine hohe Rohdichte relativ schwer, hart. Dabei hat es immer noch eine gute Elastizität und ist gegenüber anderen Holzarten resistent gegen Pilz- und Schädlingsbefall.

Oberflächen und Farben

Brandschutzfenster aus Holz können in zahlreichen Farben und Oberflächen ausgeliefert werden. Da es sich um Holzelemente handelt sind neben den bekannten RAL, NCS oder DB-Farbtönen auch hochwertige Lasuren möglich. Wir verwenden für unsere Brandschutzfenster ausschließlich hochwertige Lacke und Lasuren um eine hohe Lebensdauer zu gewährleisten.

Slide
Farbpalette Zelenka Brandschutztechnik

Aluminium Deckschalen

Mit zusätzlichen Deckschalen aus Aluminium der Serie Gutmann Cora bieten wir Ihnen unsere Brandschutzfenster der Feuerwiderstandsklasse EI290-S200 C2 (F90) in einer hochwertigen Aluminium-Optik an. Durch den Einsatz zusätzlicher Deckschalen werden die Vorteile von Holz- und Aluminiumfenstern in einem System kombiniert. Die optionale Aluminium-Deckschale sorgt auf der Außenseite für eine ansprechende Aluminium-Optik und sorgt gleichzeitig für einen zusätzlichen hochwertigen Witterungsschutz.

Slide
Gutmann Cora Aludeckschale Brandschutzfenster
Gutmann Logo
Gutmann Cora Aludeckschale Brandschutzfenster

Bauteilanschlüsse

Brandschutzfenster vom Typ ZEL-BS EI90 können unter Beachtung der Montage- und Wartungsanleitungan folgende Bauteile angeschlossen werden:

  • Massivwände aus Beton oder Ziegeln mit einer Rohdichte von mindestens 900 kg/m³ und einer Dicke von mindestens 175 mm
  • Massivwände aus Porenbeton mit einer Rohdichte von mindestens 500 kg/m³ und einer Dicke von mindestens 175 mm
  • Brandschutzverglasung vom Typ FIRE-GIP90

Montage

Für die Montage unserer Brandschutzfenster der Serie ZEL-BS EI90 stellen wir Ihnen eine übersichtliche Einbauanleitung zur Verfügung. Diese befindet sich auch im Downloadbereich im unteren Teil dieser Seite. Neben der Produktion und Lieferung unserer Brandschutzfenster und Brandschutztüren können wir Ihnen auch eine fachgerechte Montage anbieten. Die Montage erfolgt durch unsere geschulten Monteure oder durch zertifizierte Partnerbetriebe in Ihrer Umgebung.

Brandschutzfenster ZEL-BS EI90 werden direkt durch den Rahmen mit dem angrenzenden Mauerwerk befestigt. Die Dübellöcher werden von uns nach Rücksprache mit dem Kunden bereits während der Herstellung in die Rahmenprofile gesetzt. Dabei halten wir uns an die erforderlichen Randabstände und Befestigungsabstände aus dem erweiterten Klassifizierungsbericht. Das erleichtert Ihnen und unseren Monteuren die Montage auf der Baustelle. Nach der Befestigung innerhalb der Bauteilöffnung wird der Ringspalt mit Mineralwolle (A1 nach DIN 4102-1 bzw. nach DIN EN 13501-1), Schmelzpunkt über 1000° vollständig ausgestopft.

Slide

FAQ | Fragen und Antworten ...

Sie haben noch Fragen unseren Brandschutzfenstern ZEL-BS EI90? Wir beantworten sie gern. Sollte Ihre Frage hier nicht aufgeführt sein, nehmen wir uns gern Zeit für Sie und finden gemeinsam die passende Lösung für ihr Brandschutzprojekt. Jetzt Kontakt aufnehmen!

Können Brandschutzfenster mit einer Feststellanlage ausgerüstet werden?

Brandschutzfenster können mit einer elektromechanischen Feststellanlage ausgerüstet werden. Zugelassen sind Feststellanlagen der Hersteller Geze, Dorma, Eco-Schulte und Hekatron. In der Leistungserklärung wird dann die Leistungseigenschaft „Dauerhaftigkeit der Fähigkeit zur Freigabe“ ausgewiesen. Aber Achtung! Die Muster-Verwaltungsvorschrift-Technische Baubestimmung schränkt den Einsatz von Feststellanlagen in Deutschland auf die Innenanwendung ein. Hier heißt es unter Punkt 5.1.6 der MVVTB:

Ein Feuer- und/oder Rauchschutzabschluss im Inneren von baulichen Anlagen darf mit einer für den Feuer- und/oder Rauchschutzabschluss geeigneten Feststellanlage ausgeführt werden, deren Anwendbarkeit an diesem Abschluss durch eine Bauartgenehmigung nachgewiesen ist.

Somit ist der Einsatz einer elektromechanischen Feststellanlage innerhalb einer Außenwand in Deutschland nach der Muster-Verwaltungsvorschrift-Technische Baubestimmung nicht zulässig.
Ohne entsprechenden Hinweis und Rücksprache werden wir Ihnen daher keine Feststellanlage bei unseren Brandschutzfenstern anbieten. Gerne beraten wir Sie telefonisch zu diesem Thema.

Wer darf Brandschutzfenster montieren?

Anders als bei Brandschutzverglasungen gibt es bei Brandschutzfenstern keine Anforderungen an die Qualifikation. Der Einbau erfolgt nach den Bestimmungen der Einbau- und Wartungsanleitung. Nach dem Einbau ist vom Einbaubetrieb eine Übereinstimmungserklärung auszufüllen.

Kann das Brandschutzglas in einer matten Optik ausgeführt werden?

Brandschutzgläser können bei unseren Brandschutzfenstern in verschiedenen Ausführungen realisiert werden. Zusätzliche einbruchhemmende Eigenschaften, Wärmeschutzbeschichtungen oder Siebdruckverfahren können bei der Glasbestellung berücksichtigt werden. Ein mattes Brandschutzglas lässt sich am einfachsten über eine matte PVB-Folie ausführen. Diese befindet sich grundsätzlich als klare Folie im Scheibenaufbau und kann bei der Glasherstellung problemlos durch eine matte Folie zum Einsatz kommen. Es entsteht so ein matter, undurchsichtiger Glasaufbau der sich sehen lassen kann.

Muss der Fensterschließer zwingend montiert werden?

Unsere Brandschutzfenster ZEL-BS EI90 können als Lüftungs- oder Revisionsflügel ausgeführt werden. Bei Lüftungsflügeln sorgt ein zugelassener Fensterschließer für die Einhaltung der Selbstschließung (C2). Der Fensterschließer, bestehend aus einem Schließkörper und einer Gleitschiene, kann wahlweise aufgesetzt oder im Profil integriert (nicht sichtbar) ausgeführt werden. Nur Revisionsflügel können auch ohne einen Fensterschließer ausgeliefert werden. Dann muss jedoch sichergestellt werden, dass eine Öffnung nur durch eingewiesene Personen möglich ist und erfolgt.

Was wiegt ein Brandschutzfenster EI90 (F90)?

Brandschutzfenster ZEL-BS EI90 bestehen als Drehflügel aus Nadel- und Laubholz mit einer Rohdichte von mindestens 480 kg/m³, sowie zulässigen Brandschutzisoliergläsern für den Einbau in äußeren Brandschutzwänden. Das Elementgewicht hängt wesentlich von der Holzart und den gewählten Brandschutzgläsern ab. Als Faustregel können Sie mit einem Gewicht von ca. 150 kg/m² rechnen.

Können die Bänder am Brandschutzfenster ZEL-BS EI90 eingestellt werden?

Ja das ist möglich. Wir verwenden bei unseren Brandschutzfenstern der Serie ZEL-BS EI90 ausschließlich hochwertige verstellbare 3D-Bänder aus Edelstahl.
