Brandschutzfenster
ZEL-BS EI30
✓ Öffenbares Brandschutzfenster
✓ Feuerwiderstandsdauer 30 Minuten
✓ Lüftungsflügel und Revisionsflügel
Brandschutzfenster ZEL-BS EI30
Sie suchen Brandschutzfenster für eine Feuerwiderstandsdauer von 30 Minuten? Dann sind unsere Brandschutzfenster ZEL-BS EI30 aus Holz mit Sicherheit die beste Wahl. Unsere öffenbaren rauchdichten Brandschutzfenster vom Typ ZEL-BS EI30 verhindern im Ernstfall einen gefährlichen Brandüberschlag und absorbieren die dabei auftretende Strahlungshitze für einen Zeitraum von 30 Minuten. Die öffenbaren feuerhemmenden Brandschutzfenster bestehen aus fsc zertifizierten Holzprofilen, hochwertigen Beschlagsteilen und können unter Berücksichtigung der DIN 14351-1 in äußeren Brandschutzwänden eingebaut werden. Als Meisterbetrieb produzieren wir unsere ein- oder zweiflügeligen Brandschutzfenster nach den Vorgaben der DIN EN 16034. Dabei werden wir von einem notifizierten Prüfinstitut unter strengen Auflagen fremdüberwacht. Bei der Herstellung unserer Brandschutzfenster verwenden wir nur die besten Harthölzer mit einer Rohdichte von mindestens 450 kg/m³. Sie haben die Wahl zwischen verschiedenen Nadel- und Laubholzarten wie zum Beispiel Kiefer, Lärche oder Eiche. Eine nachhaltige Forstwirtschaft steht bei der Produktion unserer Brandschutzfenster an erster Stelle.
Systemaufbau
Unsere feuerhemmenden Brandschutzfenster vom Typ ZEL-BS EI30 bestehen aus zugelassenen Flügel- und Rahmenprofilen mit einer schlanken Bautiefe von 78 mm. Die Ansichtsbreite der Flügel- und Rahmenprofile beträgt ebenfalls nur 78 mm. Alle Eckverbindungen werden über eine hochwertige Schlitz- und Zapfen Verbindung hergestellt. Über einen hochwertigen Fenstergriff aus Edelstahl lassen sich unsere Brandschutzfenster als Drehflügel einfach und bequem öffnen. Die Ausführung erfolgt als Lüftungsflügel mit einem integrierten oder aufgesetzten Fensterschließer oder als Reinigungsflügel ohne Selbstschließung zur Öffnung durch eine eingewiesene Person. VX 3D-Bänder mit einem Belastungswert von 300 kg ermöglichen eine umfangreiche Einstellung des Fensterflügels und gewährleisten eine maximale Lebensdauer. Im Falzbereich der Rahmen- und Flügelprofile befinden sich spezielle intumeszierende Brandschutzstreifen, die im Brandfall durch eine chemische Reaktion um ein Vielfaches aufschäumen. Sie verhindern einen Flammenüberschlag und eine Rauchübertragung im Falzbereich Wir produzieren unsere feuerhemmenden Brandschutzfenster nicht nur als einflügelige Elemente, sondern auch zweiflügelig, wahlweise mit einem Kämpfer oder einem Stulp. Auch eine Ausführung mit Seitenteilen, Oberlicht, Rahmenverbreiterungen oder einer Kopplung von Festverglasungen sind bei unseren Brandschutzelementen problemlos möglich und zugelassen.
Lüftungsflügel
Lüftungsflügel sind die Standardausführung bei feuerhemmenden Brandschutzfenstern. Der Flügel lässt sich einfach über einen Fenstergriff öffnen. Wird der Fenstergriff nach dem Öffnen wieder losgelassen fällt der Flügel zurück in den Rahmen. Ein patentierter Beschlag, verstellbare Bänder und ein zugelassener Fensterschließer sorgen dafür, dass das Brandschutzfenster im Brandfall geschlossen ist. Die Selbstschließung wird in der Leistungserklärung mit der Kennziffer C2 ausgewiesen.
Reinigungsflügel
Reinigungsflügel sind nicht selbstschließend und dürfen nur von eingewiesenen Personen geöffnet werden. Die Nutzung beschränkt sich auf Revisions- oder Reinigungsarbeiten. Damit der Fensterflügel nicht versehentlich durch Unbefugte geöffnet wird und im Brandfall geöffnet ist, müssen Brandschutzfenster als Reinigungsflügel mit einem abschließbaren Steckgriff ausgerüstet sein. Die Selbstschließung C2 wird in der Leistungserklärung nicht ausgewiesen.
Bedienung und Griffstellung
Unsere Brandschutzfenster lassen sich über einen Fenstergriff problemlos öffnen. Da wir bei der Herstellung unserer Brandschutzfenster einen zugelassenen patentierten Beschlag einsetzen, weicht die Griffstellung von einfachen Fenstern etwas ab. Auch bei unseren Elementen zeigt der Fenstergriff im geschlossenen Zustand nach unten. Das Fenster ist schlagregendicht verschlossen. Zum Öffnen müssen Sie den Fenstergriff über die waagerechte Position hinaus in eine 45° Stellung bringen. Nun können Sie den Flügel öffnen. Sobald Sie den Fenstergriff wieder loslassen, bewegt sich Griff über ein Federmechanismus zurück in eine waagerechte Position. Bei einer Ausführung als Lüftungsflügel fällt der Fensterflügel über die Schließkraft des Fensterschließers zurück in den Rahmen und rastet ein. Nun ist das Element brandschutztechnisch verschlossen und gewährleistet im Brandfall eine Schutzdauer von 30 Minuten. Um das Brandschutzfenster schlagregendicht zu verschließen, müssen Sie den Fenstergriff wieder senkrecht stellen. Bei Reinigungsflügeln ist die Griffstellung identisch. Lediglich die Selbstschließung über einen Fensterschließer ist bei einer Ausführung zu Reinigungs- und Revisionsarbeiten nicht gegeben und wird in der Leistungserklärung nicht ausgewiesen. Natürlich haben wir die Bedienung Schritt für Schritt in unserer Einbau- und Montaganleitung beschrieben.
Brandschutzglas
In unseren Brandschutzfenstern ZEL-BS EI30 können Brandschutzgläser der Marken Pilkington, Schott, Arnold Glas und Hero-Fire eingesetzt werden. Von klar bis matt über zusätzliche Folien oder Beschichtungen sind verschiedene Glastypen und Varianten möglich. Mit vier namenhafte und geprüfte Glasherstellern bieten wir Ihnen eine große Auswahl an verschiedenen Glasarten an und gewährleisten eine Schutzdauer von bis zu 30 Minuten. Für den Einsatz in äußeren Brandschutzwänden verwenden wir speziell zugelassene zweifach- oder dreifach Brandschutzisoliergläser. Diese sind im Regelfall klar durchsichtig, können aber auch mit einer matten PVB-Folie oder mit einem Ornamentaufbau ausgerüstet werden. Wärmeschutzbeschichtungen, Sonnenschutz- und Schallschutzeigenschaften lassen sich mit den zugelassenen Glastypen problemlos realisieren. Gerne beraten wir Sie bei der Auswahl der geeigneten Brandschutzgläser.
Schott Technical
Brandschutzglas ISO Pyranova als 2-fach oder 3-fach Brandschutzisolierglas mit einem SZR von mindestens 12 mm. Nenndicke mindestens 38 mm mit variabler Gegenscheibe (VSG bis Folienstärke 1,52 mm).
Maximale Glasabmessungen
Fensterflügel: 652 mm x 2008 mm
Seitenteil: 652 mm x 2784 mm
Oberlicht: 2374 mm x 269 mm
Arnold Brandschutzglas
Arnold Brandschutzglas als 2-fach oder 3-fach Brandschutzisolierglas von mindestens 8 mm. Nenndicke mindestens 38 mm mit variabler Gegenscheibe (VSG bis Folienstärke 1,52 mm).
Maximale Glasabmessungen
Fensterflügel: 1246 mm x 2395 mm
Seitenteil: 1246 mm x 2395 mm
Oberlicht: 1364 mm x 976 mm
HeroFire Brandschutzglas
HeroFire ISO als 2-fach oder 3-fach Brandschutzisolierglas von mindestens 8 mm. Nenndicke mindestens 38 mm mit variabler Gegenscheibe (VSG bis Folienstärke 1,52 mm).
Maximale Glasabmessungen
Fensterflügel: 1246 mm x 2395 mm
Seitenteil: 1246 mm x 2395 mm
Oberlicht: 1364 mm x 976 mm

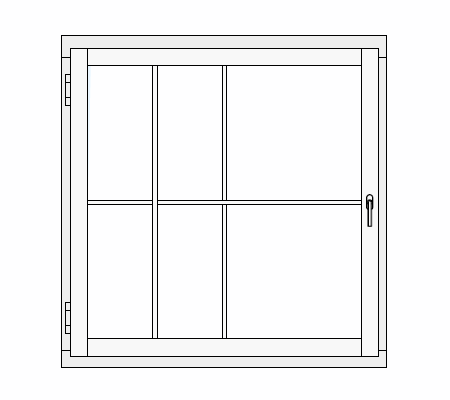

Sprossen
Sie wünschen eine Ausführung mit glasteilenden oder aufgesetzten Sprossen? Das ist bei unseren Brandschutzfenstern ZEL-BS EI30 kein Problem. Rufen Sie uns an, nutzen Sie unser Kontaktformular oder schreiben Sie uns eine Anfrage per E-Mail. Idealerweise senden Sie uns eine Skizze mit Aufteilung der gewünschten Sprossen zu.
Glasteilende Sprossen
Wir bieten Ihnen unsere feuerhemmenden Brandschutzfenster in unterschiedlichen Holzarten an. Zur Auswahl stehen Kiefer, Lärche oder Eiche. Die von uns verwendeten Hölzer sind fsc zertifiziert und von besonders hoher Qualität. Die Mindestrohdichte der von uns verwendeten Holzarten liegt bei 450 kg/m³.
Aufgeklebte Sprossen
Aufgesetzte Sprossen werden mit speziell zugelassenen Klebestreifen direkt auf die Glasscheibe geklebt. Gegenüber der glasteilende Variante sind aufgesetzte (aufgeklebte) Sprossen filigraner und etwas günstiger da der Materialaufwand und die Herstellung deutlich preiswerter ausfallen.
Holzarten
Wir bieten Ihnen unsere feuerhemmenden Brandschutzfenster in unterschiedlichen Holzarten an. Zur Auswahl stehen Kiefer, Lärche oder Eiche. Die von uns verwendeten Hölzer sind fsc zertifiziert und von besonders hoher Qualität. Die Mindestrohdichte der von uns verwendeten Holzarten liegt bei 450 kg/m³.
Kiefer
Die Kiefer gehört zu den bekannten einheimischen Nadelbäumen. Sie ist ein echter Klassiker im Holzbau und auch für die Herstellung unserer Brandschutzfenster zugelassen. Es ist eine helle Holzart mit einem guten Preis Leistungsverhältnis. Gegenüber den anderen Holzarten ist die Kiefer etwas weicher und hat einen relativ hohen Harzanteil.
Lärche
Auch die Lärche ist eine einheimische Nadelbaumart. Mit einer rötlichen Farbe und einer starken Maserung ist die Lärche neben der Eibe das härteste und schwerste Nadelholz. Besonders im Fachwerkbau ist diese Holzart besonders beliebt. Durch ihre hohe Rohdichte eignet sich Lärchenholz hervorragend für die Herstellung unserer feuerbeständigen Brandschutzfenster.
Eiche
Die Eiche gehört zu den Laubbäumen und eignet sich hervorragend zur Herstellung von feuerhemmenden, hochfeuerhemmenden und feuerbeständigen Brandschutzfenstern. Eichenholz hat eine typische graugelbe bis hellbraune Farbe. Es ist durch eine hohe Rohdichte relativ schwer, hart. Dabei hat es immer noch eine gute Elastizität und ist gegenüber anderen Holzarten resistent gegen Pilz- und Schädlingsbefall.
Oberflächen und Farben
Für die Veredelung unserer feuerhemmenden Brandschutzfenster verwenden wir hochwertige Beschichtungen und Lasuren auf Wasserbasis. Bei deckenden Farbbeschichtungen stehen Ihnen umfangreiche Farbpaletten wir RAL oder NCS zur Auswahl.
Aluminium Deckschalen
Unsere Brandschutzfenster ZEL-BS EI30 können auf der Außenseite optional mit zusätzlichen pulverbeschichteten Aluminiumdeckschalen der Marke Gutmann ergänzt werden. Eine Ausführung mit zusätzlichen Deckschalen aus Aluminium wird bei vielen Architekten immer beliebter und liegt im Trend. Durch den Einsatz dieser Deckschalen wird das Holz in der Außenanwendung vor Witterungseinflüssen geschützt. Der erforderliche Pflegeaufwand wird deutlich reduziert.
Bauteilanschlüsse
Brandschutzfenster vom Typ ZEL-BS EI30 können unter Beachtung der Montage- und Wartungsanleitung an folgende Bauteile angeschlossen werden:
- Mauerwerk mit hoher Rohdichte von mindestens 900 kg/m³ (Ziegel/ Beton) Dicke mindestens 150 mm
- Mauerwerk mit niedriger Rohdichte von mindestens 500 kg/m³) (Porenbeton) Dicke mindestens 150 mm
- Brandschutzverglasung „Pyranova System 4 – F30/EI30“, allgemeine Bauartgenehmigung Z-19.14-1234; Fa. Schott Technical Glass Solution GmbH
- Brandschutzverglasung „FIRE-HO“, allgemeine Bauartgenehmigung Z-19.14-1833; Fa. Arnold Brandschutzglas Vertriebs-GmbH & Co. KG / Hero-Fire GmbH
- Unbekleidete Holzstützen/Holzpfosten wahlweise aus lamellierten keilgezinktem Holz Rohdichte mindestens 480 kg/m³, mind. Abmessungen 60 mm x 100 mm
Montage
Die Montage erfolgt unter Berücksichtigung der Einbau- und Wartungsanleitung. Sie finden diese in unserem Downloadbereich. In der Einbauanleitung sind alle Arbeitsschritte für einen fachgerechten Einbau detailliert beschrieben.
Für eine fachgerechte Montage unserer feuerhemmenden Brandschutzfenster ZEL-BS EI30 wird der Rahmen mit dem angrenzenden Bauteil mechanisch verdübelt. Die Verschraubungspunkte sind mit Hartholzklötzchen druckfest zu hinterlegen. Der Ringspalt zwischen Rahmen und Mauerwerk wird mit Brandschutzschaum Klasse E nach DIN EN 13501 oder Mineralwolle Schmelzpunkt über 1000°C verfüllt. Die benötigten Bohrlöcher haben wir im Rahmen bereits vorbereitet. Der Flügel unserer Brandschutzfenster wird verglast ausgeliefert. Schließmechanismus und Beschlagsteile sind bereits montiert.
FAQ | Fragen und Antworten ...
Sie haben noch Fragen unseren Brandschutzfenstern ZEL-BS EI30? Wir beantworten sie gern. Sollte Ihre Frage hier nicht aufgeführt sein, nehmen wir uns gern Zeit für Sie und finden gemeinsam die passende Lösung für ihr Brandschutzprojekt. Jetzt Kontakt aufnehmen!
Können Brandschutzfenster Festverglasungen gekoppelt werden?
Ja das ist möglich. Unsere Brandschutzfenster ZEL-BS EI30 sind in Verbindung mit Festverglasungen (Brandschutzverglasungen) geprüft und zugelassen. Für Anfrage zu den Aufteilungen und Abmessungen senden Sie uns am besten eine entsprechende Skizze zu. Wir unterbreiten Ihnen gerne ein Angebot.
Kann der Fensterschließer integriert ausgeführt werden?
Wir liefern unsere Brandschutzfenster wahlweise mit einem aufgesetzten oder integrierten Fensterschließer aus. Bei einer integrierten Variante sind bestimmte Profil- und Elementmaße erforderlich. Sprechen Sie uns hierzu einfach direkt an.
Kann das Brandschutzglas in einer matten Optik ausgeführt werden?
Brandschutzgläser können bei unseren Brandschutzfenstern in verschiedenen Ausführungen realisiert werden. Zusätzliche einbruchhemmende Eigenschaften, Wärmeschutzbeschichtungen oder Siebdruckverfahren können bei der Glasbestellung berücksichtigt werden. Ein mattes Brandschutzglas lässt sich am einfachsten über eine matte PVB-Folie ausführen. Diese befindet sich grundsätzlich als klare Folie im Scheibenaufbau und kann bei der Glasherstellung problemlos durch eine matte Folie zum Einsatz kommen. Es entsteht so ein matter, undurchsichtiger Glasaufbau der sich sehen lassen kann.
Wer darf Brandschutzfenster montieren?
Anders als Brandschutzverglasungen dürfen Brandschutzfenster formal ohne eine besondere Qualifikation montiert werden. Wir empfehlen einen Einbau durch einen Fachbetrieb oder durch unser Unternehmen. Nach der Montage ist eine Einbaubestätigung für die fachgerechte Montage zu erstellen.
