Fluchttürsteuerungen
Fluchttürsteuerungen
zuverlässig genutzt werden können. Im täglichen Betrieb ist es jedoch häufig nicht gewünscht, dass Türen jederzeit frei zugänglich sind. Um Fluchttüren kontrolliert zu verriegeln und im Gefahrenfall automatisch freizugeben, kommen moderne Fluchttürsteuerungen zum Einsatz. Sie sichern den Rettungsweg beispielsweise über Haltemagnete oder Fluchttüröffner und ermöglichen gleichzeitig eine jederzeitige Entriegelung über ein Fluchttürterminal.
Die Zelenka Brandschutztechnik GmbH ist Ihr Fachbetrieb für den vorbeugenden baulichen Brandschutz und spezialisiert auf die fachgerechte Installation und Nachrüstung von Fluchttürsteuerungen in allen Gebäudeklassen. Wir realisieren komplexe Fluchttürsysteme und haben uns insbesondere auf die Kombination mit selbstschließenden Brand- und Rauchschutztüren spezialisiert. Neben der Montage und Wartung von Brandschutztüren und Feststellanlagen sind wir Ihr kompetenter Ansprechpartner und Montagebetrieb für moderne Fluchtwegterminals. Dabei berücksichtigen wir sowohl die technischen Anforderungen von Feuer- und Rauchschutzabschlüssen als auch alle relevanten gesetzlichen Vorgaben und die individuellen Anforderungen Ihres Gebäudes.
Was ist eine Fluchttürsteuerung?
und Rettungswegen kontrolliert verriegelt und im Notfall automatisch freigibt. Sie sorgt dafür, dass eine Tür im normalen Betrieb gesichert ist, im Gefahrenfall jedoch jederzeit ohne Hilfsmittel geöffnet werden kann.
Fluchttürsteuerungen kommen überall dort zum Einsatz, wo einerseits ein unkontrollierter Zutritt verhindert werden soll, andererseits aber die sichere Flucht von Personen jederzeit gewährleistet sein muss. Typische Beispiele sind Industrieanlagen, öffentliche Gebäude, Krankenhäuser, Bürogebäude oder.
Im Gegensatz zu herkömmlichen Türverriegelungen erfüllen Fluchttürsteuerungen besondere sicherheitstechnische Anforderungen. Sie sind so ausgelegt, dass sie im Alarmfall, also etwa bei Auslösung einer Brandmeldeanlage oder durch Betätigung der roten Nottaste (Pushbutton), die Verriegelung sofort aufheben. Durch die Fluchttürsteuerung wird der Zustand der Tür dauerhaft überwacht, sodass Fehlfunktionen oder unbefugte Eingriffe erkannt, signalisiert und weitergeleitet werden können.
Moderne Systeme wie die dormakaba Saferoute Fluchttürsteuerung ermöglichen zudem eine kontrollierte Nutzung im Alltag, beispielsweise durch zeitgesteuerte Entriegelungen, Anbindung an Zutrittskontrollsysteme oder eine zentrale Überwachung. Dadurch lassen sich Fluchttüren sowohl sicher betreiben als auch flexibel in bestehende Gebäudekonzepte und Zutrittskontrollsysteme integrieren.
Funktion und Aufbau einer Fluchttürsteuerung
Eine Fluchttürsteuerung, auch Fluchtwegsteuerung genannt besteht aus einem Fluchttürterminal (Steuereinheit), einem Netzteil, einer Nottaste mit Piktogramm und einem zugelassenen Verriegelungselement wie z. B. einem Haftmagneten oder einem Fluchttüröffner. Netzteil und Nottaste können wahlweise im Fluchttürterminal oder als externe Komponente verbaut werden. Alle Komponenten müssen zugelassenen und aufeinander abgestimmt sein und haben die Aufgabe eine Tür im Verlauf eines Rettungsweges zu sichern und im Notfall freizugeben.
Fluchttürterminal
Das Fluchttürterminal ist das Herzstück einer Fluchttürsteuerung und regelt den Verschluss und die Freigabe der Fluchttür. Netzteil und Nottaste sind in den meisten Fällen bereits im Gehäuse integriert, können aber auch extern verbaut werden.
Netzteil
Das Netzteil ist für den Betrieb der Fluchttürsteuerung erforderlich. Es kann im Terminal integriert werden oder als externes Netzteil z. B. für den Einsatz im Sicherungskasten (Hutschiene) verbaut werden.
Nottaste
Über die Nottaste wird die verschlossene Fluchttür unmittelbar nach Betätigung der Taste entriegelt. Die Taste kann im Terminal integriert werden oder extern verbaut werden. Wie eine Nottaste auszusehen hat, ist in der EltVTR genau geregelt. Sie muss beleuchtet sein, muss einen rotes, pilzförmiges Bedienteil und ein zwangsöffnendes Schaltglied besitzen und muss der DIN VDE 60947-5-1: 1991 entsprechen. Auch der Kraftaufwand ist mit maximal 80N exakt definiert.
Optional darf die Nottaste gemäß der EltVTR 3.3.2 mit einer durchsichtigen Abdeckung zum Schutz vor einer unbeabsichtigten Betätigung ausgeführt werden.
Verriegelungselement
werden. Dabei kommt es darauf an, ob die Verriegelung sichtbar oder nachgerüstet werden soll. Folgende Verriegelungen werden in Verbindung mit Fluchttürsteuerungen eingesetzt:
- Haftmagnete
- Fluchttüröffner
- Motorschlösser
Wichtig ist, dass die elektrische Verriegelung nach dem Ruhestromprinzip arbeitet.
Türkontakte zur Überwachung
In den meisten Fällen werden bei der Verwendung von Fluchttürsteuerungen Türkontakte wie z. B. Magnetkontakte und Riegelschaltkontakte verbaut. Sie geben Informationen über den Zustand der Fluchttür (geschlossen, offen oder entriegelt) weiter.
Rauchmelder
Je nach Einsatzzweck können Rauchmelder verpflichtend erforderlich sein.
Normen und gesetzliche Anforderungen von Fluchttüren
Für den Einsatz von Fluchttürsteuerungen sind eine Vielzahl von Normen, Regelwerken, Verordnungen und Richtlinien zu beachten. Nachfolgend möchten wir die wichtigsten Anforderungen kurz erläutern:
Musterbauordnung
Arbeitsstättenrichtlinie
Musterverwaltungsvorschrift
DIN EN 179
DIN EN 11025
DIN Spez. 1104
EltVTR
Versammlungsstättenverordnung
Arbeitsstättenverordnung
BASchulR
Montage von Fluchttürsteuerungen an Brandschutztüren
Brandschutztüren befinden sich oftmals in Flurbereichen die als Flucht- und Rettungswege deklariert sind. Brandschutztüren und Rauschutztüren, die im Brandfall geschlossen sein sollen, müssen im Notfall entriegelt und frei begehbar ausgeführt werden. Was zunächst gegensätzlich erscheint, kann durch den Einsatz von Fluchttürsteuerungen umgesetzt werden. Die Planung und der Einsatz von Fluchttürsteuerungen wird jedoch leider oftmals vernachlässigt, so dass vorhandene Feuerschutz- und Rauchschutzabschlüsse nachträglich aufgerüstet und umgebaut werden müssen. Ein solcher Umbau kann unter Umständen zum Verlust der Zulassung führen, so dass die gesamte Brandschutztür ausgetauscht werden muss. Um hohe Folgekosten und unsachgemäße Eingriffe in die vorhandenen Brandschutztüren zu vermeiden, müssen Arbeiten an Feuerschutzabschlüssen von erfahrenen Fachfirmen ausgeführt werden. Als Produzent von Brandschutztüren und Brandschutzfenster sind wir Mitglied in der Überwachungsgemeinschaft für Feuerschutz Berlin und Brandenburg, sowie dem IFT-Rosenheim. Wir verfügen über langjährige Erfahrung bei der Installation von Fluchttürsteuerungen und sind in der Lage umfangreiche Arbeiten an bestehenden Feuer- und Rauchschutztüren auszuführen. Als regionale Berliner Brandschutzfirma achten wir auf die Einhaltung der allgemein bauaufsichtlichen Zulassung, der allgemeinen Bauartgenehmigung sowie die gelten Normen und Regelwerke der Brand- und Rauchschutztür.
Grundlage für nachträgliche Änderungen und den Umbau von Brandschutztüren bilden die Dokumente „Zulässige Änderungen an Feuerschutzabschlüssen“ und „Zulässige Änderungen und Ergänzungen an Feuerschutzabschlüssen und Feuerschutzabschlüssen mit Rauchschutzeigenschaften im modifizierten Zulassungsverfahren “ des DIBt-Berlin. Es wurde am 01.02.1996 erstmals veröffentlicht und am 01.12.2009 überarbeitet.
Zulässige Änderungen an Feuerschutzabschlüssen – Stand 1996
- Gilt für Feuerschutzabschlüsse mit einem Zulassungsdatum bis 31.12.2009
Zulässige Änderungen und Ergänzungen an Feuerschutzabschlüssen und Feuerschutzabschlüssen mit Rauchschutzeigenschaften im modifizierten Zulassungsverfahren – Stand 2009
- Gilt für Feuerschutzabschlüsse mit einem Zulassungsdatum ab 01.01.2010
- Zulässige Änderungen sind noch deutlicher beschrieben
- Katalog möglicher Änderungen für die Erstellung von Dokument A der Zulassung verfügbar
- Absprache mit dem Hersteller erforderlich
Brandschutztür eignet sich für die Nachrüstung von elektrischen Verriegelungen, Haltemagneten, Öffnungskontakte und der Installation moderner Fluchttürsteuerungen. Mangelhafte Eingriffe in Brandschutztüren und Rauchschutztüren können im Brandfall Menschenleben fordern.
Sprechen Sie mit uns und profitieren Sie von unserer langjährigen Erfahrung bei der Installation von Fluchttürsteuerungen!

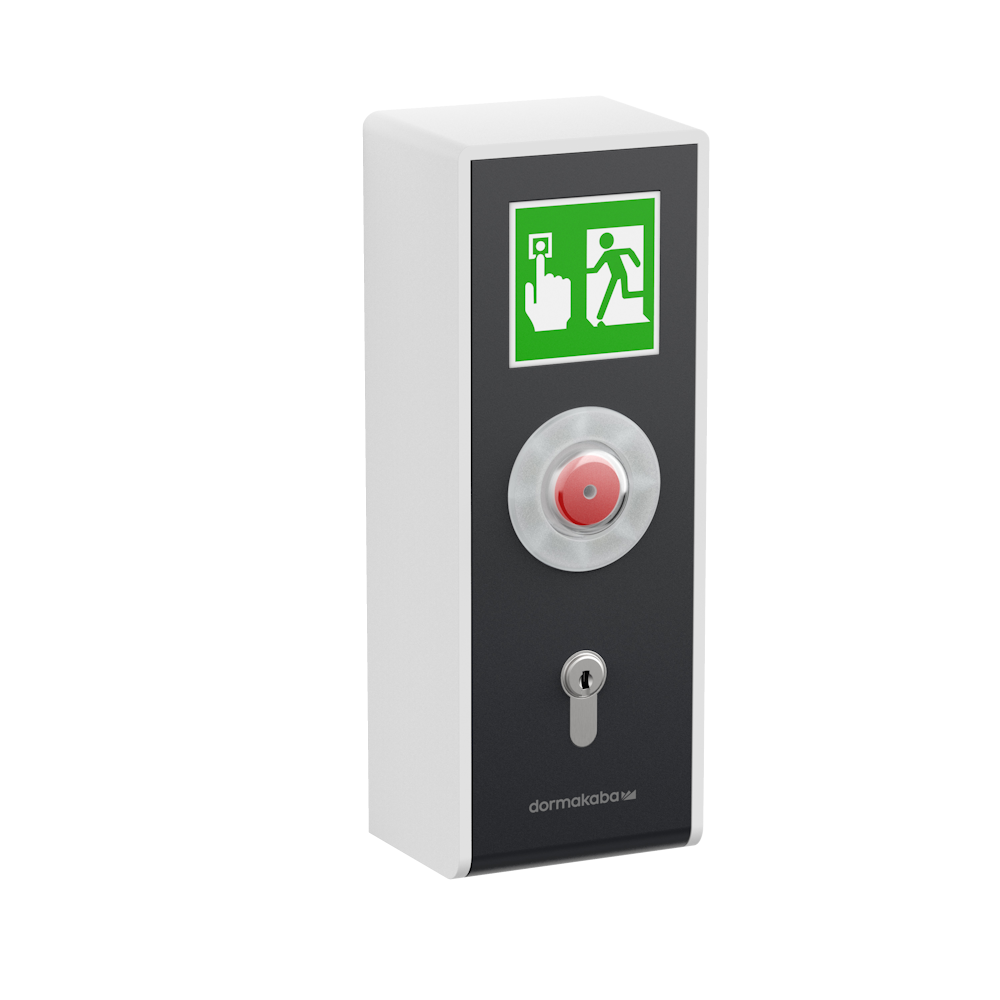

Fluchttürsteuerung mit dormakaba Saferoute
Mit dem Fluchtwegsicherungssystem dormakaba SafeRoute lassen sich Fluchttüren zuverlässig sichern und gleichzeitig normgerecht betreiben. Das System wurde speziell dafür entwickelt, die gegensätzlichen Anforderungen an Flucht- und Rettungswege zu erfüllen. Es bietet eine sichere Verriegelung im Alltag und sofortige Freigabe im Notfall.
Das SafeRoute System überwacht und steuert die Verriegelung von Türen in Fluchtwegen und bietet hierzu eine einheitliche Hardware Plattform. Im Normalbetrieb bleibt die Tür kontrolliert verschlossen und kann über berechtigte Bedienungen (beispielsweise über einen Schlüsseltaster oder ein elektronisches Zutrittssystem) freigegeben werden. Im Gefahrenfall, etwa bei Auslösung der Nottaste oder durch eine angeschlossene Brandmeldeanlage, erfolgt die sofortige Entriegelung der Tür sowie eine optische und akustische Alarmmeldung.
Ein großer Vorteil von SafeRoute ist der modulare Aufbau der Fluchttürsteuerung. Vom einfachen Einzeltürsystem bis hin zu komplexen Anlagen mit mehreren Türen und zentraler Überwachung lässt sich das System flexibel an die Anforderungen des Gebäudes anpassen. Die einzelnen Komponenten werden über einen Systembus miteinander verbunden und können bei Bedarf in bestehende Gebäudetechnik integriert werden. Durch den Einsatz steckbarer Lizenzkarten lässt sich das System problemlos für mehrere Fluchttüren einsetzen oder vernetzen.
Die Zelenka Brandschutztechnik GmbH installiert Fluchttürsteuerungen wie das SafeRoute-System fachgerecht und abgestimmt auf das jeweilige Brandschutzkonzept. In Kombination mit Brand- und Rauchschutztüren sowie elektromechanischen Verriegelungen entsteht so eine zuverlässige und normkonforme Lösung für sichere Fluchtwege in Ihrem Gebäude. Profitieren Sie von einem erfahrenen Partner aus Berlin und Brandenburg für die Sicherung von Flucht- und Rettungswegen.
Typische Einsatzbereiche für Fluchttürsteuerungen
Fluchttürsteuerungen kommen häufig in Gebäuden mit hohem Personenaufkommen oder erhöhten Sicherheitsanforderungen vor.
Typische Einsatzbereiche sind öffentliche Gebäude wie Schulen, Kindergärten, Behörden oder Versammlungsstätten, in denen eine sichere Evakuierung jederzeit gewährleistet sein muss. Auch in Krankenhäusern und Pflegeeinrichtungen spielen Fluchttürsteuerungen eine zentrale Rolle, da hier neben dem vorbeugenden Brandschutz auch besondere Anforderungen an Zutrittskontrolle und Personensicherheit bestehen.
In Büro- und Verwaltungsgebäuden sorgen Fluchttürsysteme dafür, dass sensible Bereiche vor unbefugtem Zutritt geschützt bleiben, ohne die Fluchtwegsicherheit einzuschränken. Gleiches gilt für Industrie- und Logistikgebäude, in denen Betriebsabläufe, Warenfluss und Sicherheitskonzepte aufeinander abgestimmt werden müssen.
Darüber hinaus kommen Fluchttürsteuerungen auch in Sonderbereichen mit erhöhtem Sicherheitsbedarf zum Einsatz, etwa in Laboren, Reinräumen oder Bereichen mit kontrolliertem Zugang. Hier ermöglichen moderne Systeme eine Kombination aus Fluchtwegsicherung, Zutrittskontrolle und zentraler Überwachung.
Warum Zelenka Brandschutztechnik GmbH?
Als Fachbetrieb für den vorbeugenden baulichen Brandschutz steht die Zelenka Brandschutztechnik GmbH für fachgerechte, normkonforme und praxisorientierte Lösungen rund um Fluchttürsteuerungen und Brandschutztüren. Wir verbinden technisches Know-how mit langjähriger Erfahrung und setzen Projekte in Berlin und Brandenburg zuverlässig von der Planung bis zur Inbetriebnahme um.
Ein besonderer Fokus liegt auf der Integration von Fluchttürsteuerungen in bestehende Brandschutzkonzepte. Dabei berücksichtigen wir nicht nur die technischen Anforderungen, sondern auch alle relevanten Vorschriften und Normen. Einzelanlage oder komplexes Türsystem? Wir entwickeln Lösungen, die sicher funktionieren und im Alltag praktikabel sind.
Als regionaler Ansprechpartner im Bereich Brandschutz in Berlin begleiten wir unsere Kunden persönlich und mit kurzen Reaktionszeiten. Von der ersten Beratung bis zur fertigen Installation. Auch nach der Montage bleiben wir Ihr zuverlässiger Partner! Die regelmäßige Wartung von Brandschutztüren und Fluchttüranlagen ist entscheidend für die langfristige Funktion und Sicherheit der Systeme.
Mit der Zelenka Brandschutztechnik GmbH entscheiden Sie sich für Qualität, Sicherheit und einen Partner, der die Anforderungen moderner Gebäude genau kennt.
FAQ ~ Fragen und Antworten zu Fluchttürsteuerungen
Sie haben noch Fragen zu Fluchttürsteuerungen und Verriegelungen innerhalb von Flucht- und Rettungswegen? Die häufigsten Fragen, die uns in diesem Zusammenhang immer wieder gestellt werden, haben wir bereits hier für Sie zusammengefasst und beantwortet. Finden Sie hier keine Antwort auf Ihre Frage, beantworten diese gern im direkten Kontakt.
Eine Fluchttürsteuerung wird benötigt, wenn Fluchttüren im Alltag verriegelt sein sollen, im Notfall jedoch jederzeit automatisch freigegeben werden müssen. Sie ist erforderlich, wenn Sicherheitsanforderungen und Zugangskontrolle in Flucht- und Rettungswege kombiniert werden müssen.
Typische Einsatzbereiche sind Fluchttüren in Laboren, Industrieanlagen, öffentlichen Gebäuden oder Krankenhäuser. Durch ihre elektronische Freigabe erfüllen Fluchttürsteuerungen gleichzeitig alle Anforderungen an den Personen- und Objektschutz.
In Verbindung mit Fluchttürsteuerungen werden Haftmagnete, Fluchttüröffner und Motorschlösser eingesetzt. Diese Komponenten sorgen dafür, dass Fluchttüren im Normalbetrieb sicher verriegelt sind und im Notfall automatisch freigegeben werden.
Haftmagnete eignen sich besonders für die Nachrüstung bestehender Türen, während Fluchttüröffner und Motorschlösser in der Regel bereits bei der Planung und Bestellung der Türanlage berücksichtigt werden.
Die Auswahl des passenden Verschlusssystems hängt von den baulichen Gegebenheiten, den Sicherheitsanforderungen und den geltenden Vorschriften ab.
Die Nottaste einer Fluchttürsteuerung muss in unmittelbarer Nähe der Tür oder direkt auf dem Türblatt montiert werden, um im Notfall schnell erreichbar zu sein. Die zulässige Montagehöhe ist in der EltVTR geregelt und liegt zwischen 850 und 1200 mm über Oberkante Fertigfußboden (OKFF).
Dabei ist sicherzustellen, dass die Nottaste für alle Personen (insbesondere auch für Kinder und Rollstuhlfahrer) gut und barrierefrei bedienbar ist.
